د چپ مقاومت ظرفیت/LED/SOP TO/QFN/QFP/BGA لړۍ محصولاتو لپاره د AOI کشف

ماډل: GR-600

AOI د ځان پرمختللی انځور پروسس کولو سیسټم، د رنګ استخراج او ځانګړتیا تحلیل ځانګړي میتودونه غوره کوي، کوم چې کولی شي د لیډ او لیډ څخه پاک پروسو سره مقابله وکړي، او حتی د DIP برخو او سره ګلو پروسو باندې ښه کشف اغیزې لري.


د محصول تفصیل

د محصول ټګونه

د محصول ځانګړتیاوې

۱. د کشف دقیق چټک سرعت؛

۲. هوښیار لوړ ډیجیټل سي سي ډي کیمره،د انځور کیفیت باثباته او د باور وړ دی؛

۳. اسانه، انعطاف منونکی، چټک پروګرام کول aد ډیبګ کولو؛

۴. اتوماتیک پیژندنه او A/B سورد مارک سره مخ؛

۵. د کیمرې بارکوډ پیژندنې سیسټم؛

۶. د CAD معلوماتو واردول د اتوماتیک لټون اجزاو کتابتونونه؛

۷. د اتوماتیک موقعیت سیسټم، د پروګرام کولو سرعت خورا ښه کوي؛

۸. د Muti_function SPC احصایوي سیسټم؛

د AOI ماشین غوښتنلیک توکي

د اکس ډي وي (1)
د اکس ډي وي (2)

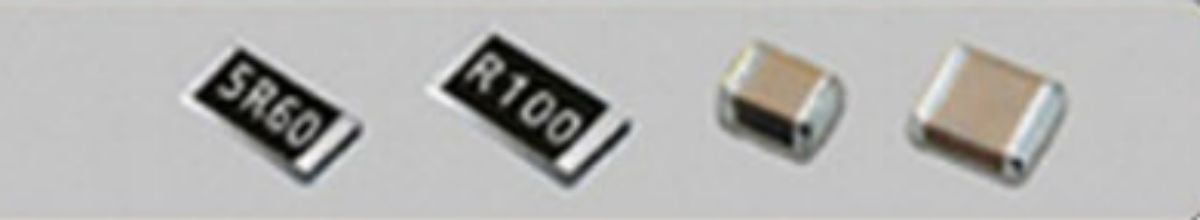

د SMT مقاومت لرونکي ظرفیت لړۍ

 د اکس ډي وي (۳)

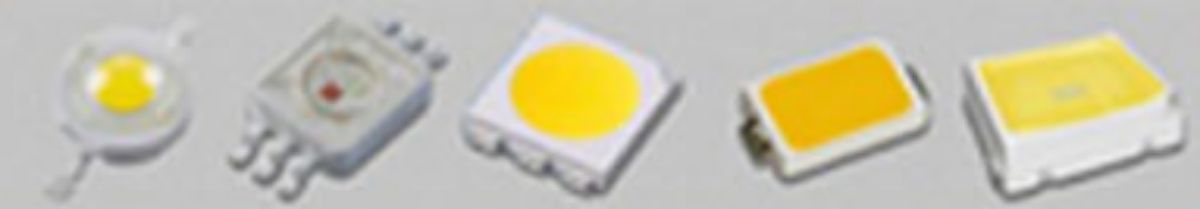

د څراغ د مچیو لړۍ

 د اکس ډي وي (۴)

د SOP TO لړۍ

 د اکس ډي وي (۵)

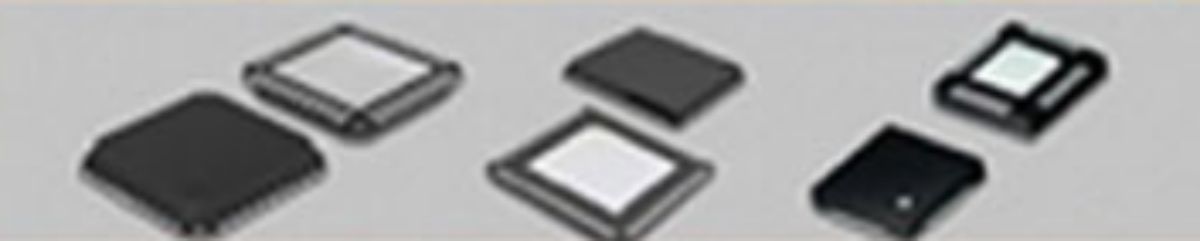

د QFN لړۍ

 د اکس ډي وي (6)

د QFP لړۍ د اکس ډي وي (۷)

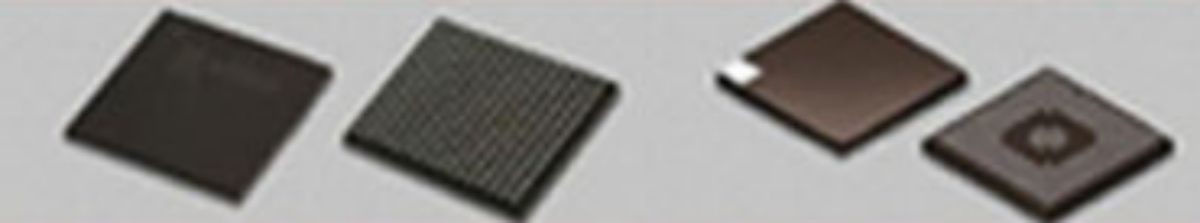

د BGA لړۍ  د اکس ډي وي (۸)

کاري مشخصات

د تطبیق وړ پروسه د SMT سولډر پیسټ چاپ کولو وروسته، OR (څپې سولډرینګ) د ریفلو سولډرینګ دمخه او وروسته


د ازموینې طریقه

د رنګ انځور زده کړه، احصایوي تحلیل، د اتوماتیک کرکټر پیژندنه (OCR)، د رنګ واټن تحلیل، د IC پل تحلیل، د تور او سپین تناسب تحلیل، د روښانتیا تحلیل، د ورته والي تحلیل
د انځور راټولولو سیسټم رنګین 3CCD هوښیار ډیجیټل کیمره
د حل ۲۰ مایکرو متره، ۱۵ مایکرو متره، ۱۰ مایکرو متره
د روښانتیا سیسټم د ګرد برج په شکل لوړ روښانتیا درې رنګه LED څراغونه
د پروګرام کولو طریقه د اجزاو کتابتون واردولو لپاره د CAD همغږي اتوماتیک ترلاسه کول، ګړندي لاسي پروګرام کول.

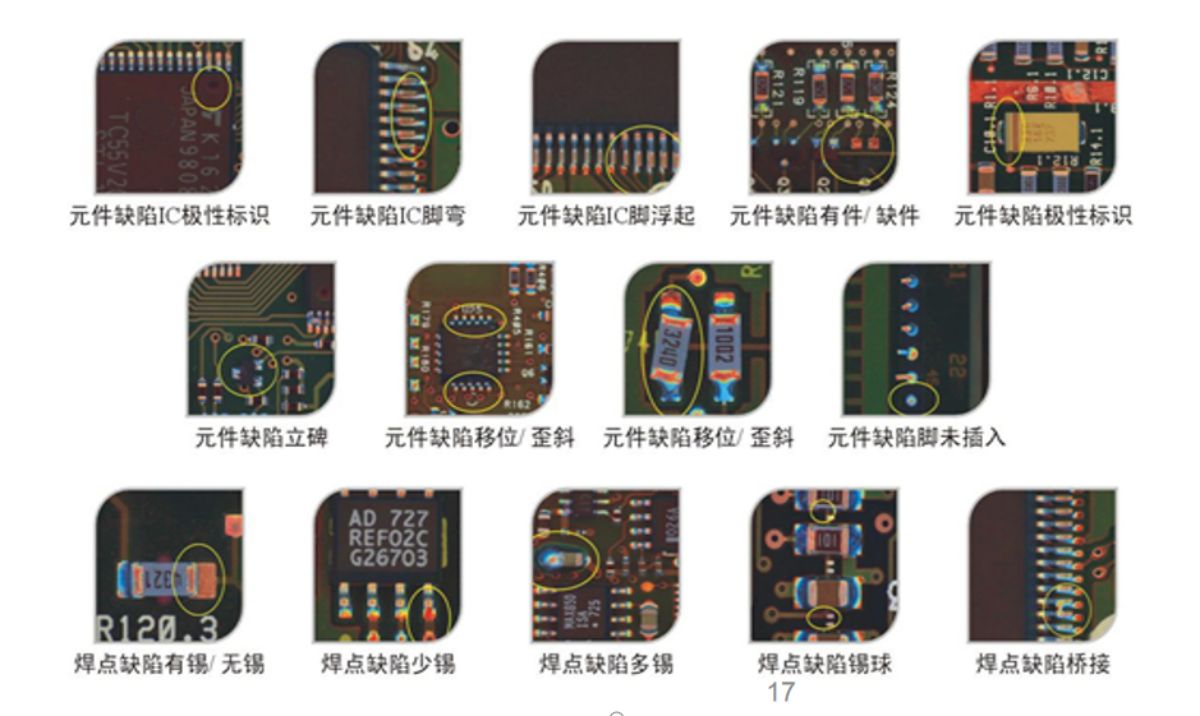

د تفتیش توکي د سولډر پیسټ چاپ کول: هو، نه، سکیو، لږ ټین، ډیر ټین، لنډ سرکټ، ککړتیا؛د سولډر ګډ تفتیش: ډیر یا ناکافي ټین، د ټین اتصال، د ټین مڼې، د مسو ورق ککړتیا، د څپې سولډرینګ پلګ ان سولډر ګډ تفتیش
د جز لږترلږه ازموینه 01005چپ، 0.25پچ آی سي او آر (0603چپ، 0.5پچ آی سي)
د SPC احصایوي سیسټم د احصایوي تحلیل لپاره د ازموینې معلومات ثبت کړئ، د ایکسل محصول بڼه کې د تولید کیفیت وګورئ
د بارکوډ سیسټم د کامرې اتوماتیک پیژندنه
عملیاتي سیسټم وینډوز ایکس پی، وینډوز ۷
ریموټ کنټرول د اسانه او ګړندي پروګرام تعدیل او ستونزو حلولو لپاره د شبکې ریموټ عملیات کارول
د ازموینې پایلې د ۲۲ انچه LCD ډسپلې له لارې د NG ځانګړی موقعیت ښکاره کړئ

د میخانیکي سیسټم پیرامیټرې

د PCB اندازه ۲۵×۲۵ ملي متره ~ ۵۰۰×۴۰۰ ملي متره
د PCB ضخامت ۰.۳ ~ ۶ ملي متره
د PCB ځړول <۳ ملي متره
د PCB لوړوالی پورته ≤40mm، ښکته ≤100mm
د PCB ثابته لاره تنګوالی او
اتوماتیک فکسچرونه خلاص کړئ
د ایکس/وای ډرایو سیسټم د AC سرو موټرو ډرایو
او پیچ
د موقعیت دقت <۱۰ مایکرو متره
د برېښنا رسونه د AC 22OV±10% 50/60Hz 1KW
د چاپیریال تودوخه ۱۰ ~ ۴۰ ℃
د چاپیریال رطوبت ۱۰ ~ ۸۰٪ RH
وزن ۵۰۰ کیلوګرامه
اندازه ۱۱۰۰×۹۳۵×۱۳۸۰ ملي متره
